Markeren:
elektrische kabel met koperketting
, Catenarische elektrische kabels
, Catenary elektrische aangepaste afmetingen

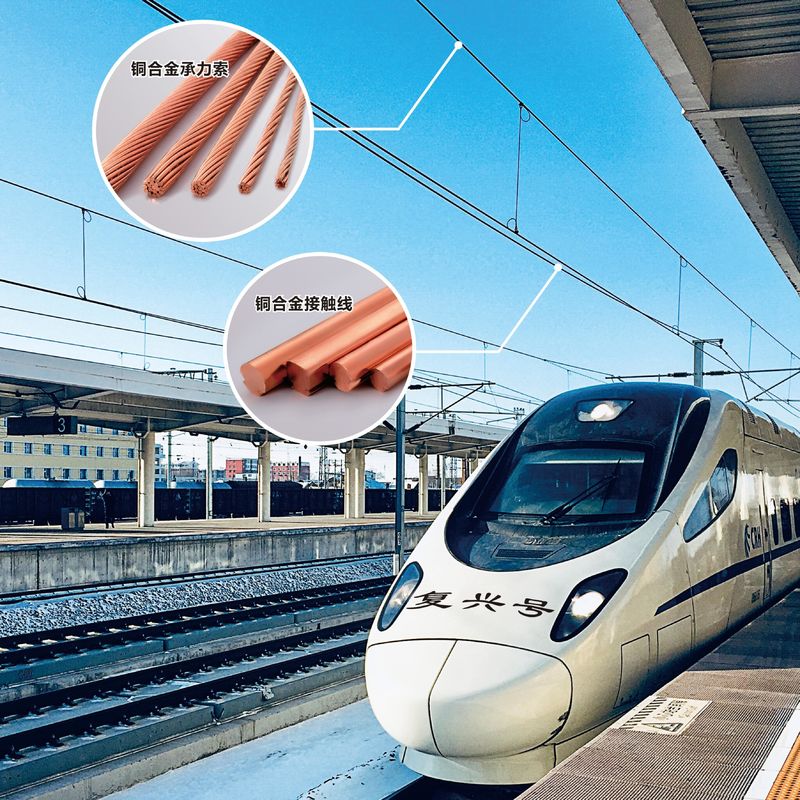

Koperen ketendraad voor elektrische spoorwegen met goede elektrische geleidbaarheid
Afhankelijk van de specifieke vereisten van het transmissiesysteem is de koperketting verkrijgbaar in verschillende afmetingen en configuraties.Dat betekent dat het bestaat uit meerdere kleine koperdraden die met elkaar zijn verweven of gevlochten.Het vergroten van de flexibiliteit en de sterkte van de draad, waardoor het gemakkelijker te hanteren is tijdens de installatie en het onderhoud.
Samengevat is koperdraad een hooggeleidende en corrosiebestendige bovenleider die wordt gebruikt in elektriciteitstransmissie-systemen.De ketenvormige vorm en de koperen samenstelling maken een efficiënte en betrouwbare overdracht van elektriciteit over lange afstanden mogelijk.
Koperdraad wordt veel gebruikt in verschillende andere sectoren vanwege zijn ideale prestaties.
- Elektrische spoorwegen en tramsystemen: koperdraad wordt veel gebruikt in elektrische spoorwegen en tramsystemen om de treinen of trams van stroom te voorzien.met een gewicht van niet meer dan 50 kgDe treinen of trams hebben stroomafnemers of andere stroomcollectoren die contact maken met de koperdraad, waardoor elektrische energie wordt overgedragen aan de voertuigen.
- Krachtoverdracht en -distributie: koperdraad wordt ook gebruikt in elektriciteitsoverdracht- en -distributiesystemen.de koperdraad draagt hoogspannings elektriciteit over lange afstanden van elektriciteitscentrales naar substations of rechtstreeks naar de consumentenHet gebruik van koper zorgt voor een lage elektrische weerstand, waardoor vermogensafbrekingen tijdens de transmissie tot een minimum worden beperkt.
- Elektrische apparatuur en apparaten: koperdraad wordt gebruikt in verschillende elektrische apparaten en apparaten.en andere apparaten waarbij een betrouwbare elektrische aansluiting cruciaal isDe hoge geleidbaarheid van koper en zijn corrosiebestendigheid maken het een ideale keuze voor deze toepassingen.
Specificatie van koperdraad:
| Koperen draad met strengen E-CU |
Nominale
kruis
sectie |
Berekende doorsnede |
Aantal
draad |
Diameter |
Treksterkte van de draad |
Resistiviteit
(20°C)
Omvang van de verwerking
|
Elektrische geleidbaarheid
(20°C) %
IACS
|
Gewicht |
Berekeningen
breekbelasting |
| Draad |
Conductor |
Voor/MPa |
Na/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Draad met strengen van koper-magnesiumlegering BZII |
Nominale
kruis
sectie |
Berekende doorsnede |
Aantal
draad |
Diameter |
Treksterkte van de draad |
Resistiviteit
(20°C)
Omvang van de verwerking
|
Elektrische geleidbaarheid
(20°C) %
IACS
|
Gewicht |
Berekeningen
breekbelasting |
| Draad |
Conductor |
Voor/MPa |
Na/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Opmerking: de buitenste laag moet rechts (Z-rotatie) zijn
Andere ontwerpen: bijvoorbeeld internationale normen of specificaties van de klant op verzoek
Over ons:
Jiangyin Electric Alloy Co., Ltd., voorheen bekend als Jiangyin Electric Alloy Factory, werd opgericht op 12 juni 1985.en verkoop van ondersteunende producten voor hogesnelheidsspoorwegenDe belangrijkste producten van de onderneming zijn koperlegeringen voor diepe verwerking, met inbegrip van spoorwegcontactdraden, spoorweglastdragende kabels, koperlegeringen voor bussen en andere kopercomponenten.
Sinds de oprichting heeft het bedrijf zich ertoe verbonden klanten van hoge kwaliteit koperlegeringsproducten en -diensten te voorzien met geavanceerde beheersystemen,sterke onderzoeks- en ontwikkelingsmogelijkheden, uitstekende productkwaliteit en uitgebreide diensten.
Het heeft achtereenvolgens samengewerkt met spoorwegbureaus van het Ministerie van Spoorwegen, zoals Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu en andere spoorwegbureaus;Ondernemingen voor de productie van locomotieven en motoren van het Ministerie van Spoorwegen, zoals CRRC en nationale bedrijven voor de productie van motoren en elektrische apparaten, alsmede bekende binnenlandse en internationale ondernemingen zoals Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, enz.,hebben strategische samenwerkingsverbanden opgebouwd en zijn een erkende leverancier geworden van koperdraad en koperen legeringstrengdraad en contactdraad voor het China Railway Group Electric Gasification Bureau.
Tot nu toe,Jiangyin Electric Alloy Co., Ltd.heeft een reeks certificeringen verworven die ISO9001/IATF16949 kwaliteitsmanagement, ISO14001 milieu-, managementsysteemcertificering,ISO45001 managementsysteem voor gezondheid en veiligheid op het werk, China CCC, PCCC, CRCC, CE enz.
Rijke ontwerpervaring in de productie, volwassen betrouwbare productieprocessen, bieden de bevredigende producten voor onze klanten, heeft ons bedrijf gemaakt over zowel thuis als in het buitenland.
In de toekomst, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Ondersteuning en diensten:
Wij verlenen technische ondersteuning en diensten voor koperdraad, waaronder:
- Het verlenen van technische ondersteuning voor de installatie en het gebruik van koperdraad.
- Probleemoplossing en oplossing van technische problemen met koperdraad.
- Het verstrekken van technisch advies over het onderhoud van koperdraad.
- Het verstrekken van richtlijnen voor de keuze van koperdraad.
Verpakking en verzending:
Verpakking en verzending:
- Koperdraad wordt in hoogwaardige materialen verpakt om te garanderen dat het in goede staat aan de klant wordt geleverd.
- De koperdraad wordt per lucht- of zeevervoer verzonden, afhankelijk van de eisen van de klant.
- We bieden een traceringsnummer aan zodra de koperdraad is verzonden.
