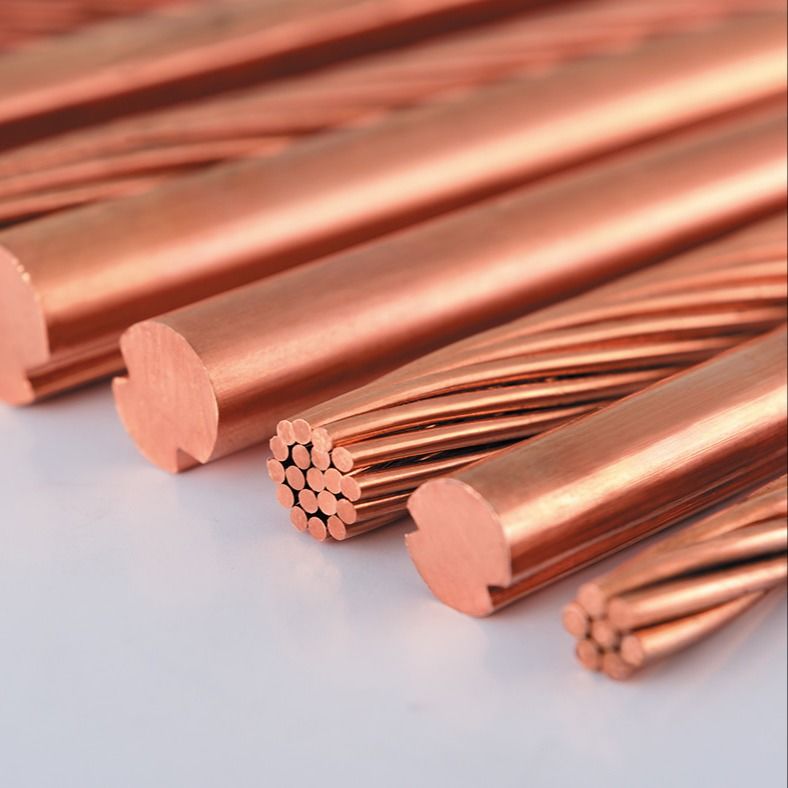

Koperdraad voor verschillende industriële toepassingen Duurzaam
Koperdraad voor verschillende industriële toepassingen
Op zoek naar koperdraad leverancier? Contact met ons, Jiangyin Electrical Alloy Co., Ltd is een belastingbetalende bedrijf gespecialiseerd in koper materialen en koper onderdelen.De producten van het bedrijf worden veel gebruikt op het gebied van elektrificeerde spoorwegen, stedelijke spoorwegen, grootschalige bouwwerken, kernenergie-eenheden, windenergie-eenheden, waterkracht-energie-eenheden en transmissie- en distributie-installaties.
Koperdraad is een soort luchtgeleider die wordt gebruikt in elektriciteitstransmissie- en distributiesystemen.een hooggeleidend metaal dat bekend staat om zijn uitstekende elektrische en thermische eigenschappenEen keten verwijst naar de vorm die de draad aanneemt wanneer hij tussen twee steunstukken wordt opgehangen en een curve vormt die lijkt op een parabolische boog.
De koperen kettingdraad is ontworpen om hoge elektrische stromen over lange afstanden te dragen met minimale energieverliezen.De belangrijkste voordelen van het gebruik van koper voor ketendraad zijn de hoge elektrische geleidbaarheid en corrosiebestendigheidKoper heeft een van de hoogste elektrische geleidbaarheid onder de veelgebruikte metalen, waardoor een efficiënte overdracht van elektriciteit mogelijk is.koper is bestand tegen oxidatie en heeft een goede mechanische sterkte, waardoor het geschikt is voor buitentoepassingen en de levensduur van de draad wordt gewaarborgd.
Toepassing
- Voor gebruik als bovenvermogensbron voor metro's, lichte en zware vervoerssystemen, elektrisch aangedreven mijntreinen, bussen en industriële kranen.
- Catenary draad kan een bepaalde stroom dragen om de impedantie van het trekkennet te verminderen, waardoor spanningsverlies en energieverbruik worden verminderd.
- Het materiaal van de keten draad kan worden onderverdeeld in koper keten draad, staal keten draad, aluminium beklede stalen dragende kabel.
Specificatie van koperdraad:
| Koperen draad met strengen E-CU |
Nominale
kruis
sectie |
Berekende doorsnede |
Aantal
draad |
Diameter |
Treksterkte van de draad |
Resistiviteit
(20°C)
Omvang van de verwerking
|
Elektrische geleidbaarheid
(20°C) %
IACS
|
Gewicht |
Berekeningen
breekbelasting |
| Draad |
Conductor |
Voor/MPa |
Na/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Draad met strengen van koper-magnesiumlegering BZII |
Nominale
kruis
sectie |
Berekende doorsnede |
Aantal
draad |
Diameter |
Treksterkte van de draad |
Resistiviteit
(20°C)
Omvang van de verwerking
|
Elektrische geleidbaarheid
(20°C) %
IACS
|
Gewicht |
Berekeningen
breekbelasting |
| Draad |
Conductor |
Voor/MPa |
Na/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Opmerking: de buitenste laag moet rechts (Z-rotatie) zijn
Andere ontwerpen: bijvoorbeeld internationale normen of specificaties van de klant op verzoek
Over ons:
Jiangyin Electric Alloy Co., Ltd., voorheen bekend als Jiangyin Electric Alloy Factory, werd opgericht op 12 juni 1985.en verkoop van ondersteunende producten voor hogesnelheidsspoorwegenDe belangrijkste producten van de onderneming zijn koperlegeringen voor diepe verwerking, met inbegrip van spoorwegcontactdraden, spoorweglastdragende kabels, koperlegeringen voor bussen en andere kopercomponenten.
Sinds de oprichting heeft het bedrijf zich ertoe verbonden klanten van hoge kwaliteit koperlegeringsproducten en -diensten te voorzien met geavanceerde beheersystemen,sterke onderzoeks- en ontwikkelingsmogelijkheden, uitstekende productkwaliteit en uitgebreide diensten.
Het heeft achtereenvolgens samengewerkt met spoorwegbureaus van het Ministerie van Spoorwegen, zoals Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu en andere spoorwegbureaus;Ondernemingen voor de productie van locomotieven en motoren van het Ministerie van Spoorwegen, zoals CRRC en nationale bedrijven voor de productie van motoren en elektrische apparaten, alsmede bekende binnenlandse en internationale ondernemingen zoals Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, enz.,hebben strategische samenwerkingsverbanden opgebouwd en zijn een erkende leverancier geworden van koperdraad en koperen legeringstrengdraad en contactdraad voor het China Railway Group Electric Gasification Bureau.
Tot nu toe,Jiangyin Electric Alloy Co., Ltd.heeft een reeks certificeringen verworven die ISO9001/IATF16949 kwaliteitsmanagement, ISO14001 milieu-, managementsysteemcertificering,ISO45001 managementsysteem voor gezondheid en veiligheid op het werk, China CCC, PCCC, CRCC, CE enz.
Rijke ontwerpervaring in de productie, volwassen betrouwbare productieprocessen, bieden de bevredigende producten voor onze klanten, heeft ons bedrijf gemaakt over zowel thuis als in het buitenland.
In de toekomst, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Ondersteuning en diensten:
Wij verlenen technische ondersteuning en diensten voor koperdraad, waaronder:
- Het verlenen van technische ondersteuning voor de installatie en het gebruik van koperdraad.
- Probleemoplossing en oplossing van technische problemen met koperdraad.
- Het verstrekken van technisch advies over het onderhoud van koperdraad.
- Het verstrekken van richtlijnen voor de keuze van koperdraad.
Verpakking en verzending:
Verpakking en verzending:
- Koperdraad wordt in hoogwaardige materialen verpakt om te garanderen dat het in goede staat aan de klant wordt geleverd.
- De koperdraad wordt per lucht- of zeevervoer verzonden, afhankelijk van de eisen van de klant.
- We bieden een traceringsnummer aan zodra de koperdraad is verzonden.
