Koperen ketendraad voor elektrische spoorwegen

Name: Koperen ketendraad voor elektrische spoorwegen
Brand: CHAOXIN
SKU: CHAOXIN
Rating: 4.8 (199 reviews)

Productdetails

Plaats van herkomst: China

Merknaam: CHAOXIN

Betaling & het Verschepen Termijnen

Betalingscondities: T/T

Krijg Beste Prijs

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                                elektrische ketendraad, spoorwegdraad, met een breedte van niet meer dan 50 mm


materiaal:	met een gewicht van niet meer dan 10 kg	Graad:	Cu-ETP
Sleutelwoord:	koperen ketendraad	Kenmerken:	Hoog elektrogeleidingsvermogen
Overdosis:	aangepaste	Standaard:	DIN48201

materiaal:	met een gewicht van niet meer dan 10 kg
Graad:	Cu-ETP
Sleutelwoord:	koperen ketendraad
Kenmerken:	Hoog elektrogeleidingsvermogen
Overdosis:	aangepaste
Standaard:	DIN48201

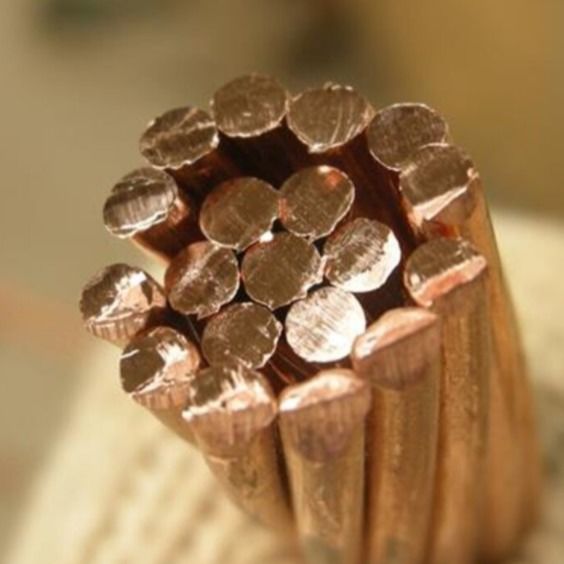

Koperen ketendraad voor elektrische spoorwegen

Koperen ketendraad voor elektrische spoorwegen met goede elektrische geleidbaarheid

De koperkatenarij is een soort overheaddraad die wordt gebruikt in transmissiesystemen en distributiesystemen.een hooggeleidend metaal dat bekend staat om zijn uitstekende elektrische en thermische eigenschappenEen keten verwijst naar de vorm van een draad die tussen twee steunstukken hangt en een curve vormt die vergelijkbaar is met een parabolische boog.

De koperen kettingdraad is ontworpen om hoge elektrische stromen over lange afstanden te dragen met minimale energieverliezen.Het wordt vaak gebruikt in hoogspanningslijnen die elektriciteit van elektriciteitscentrales naar substations en distributienetwerken overbrengenDe draad wordt doorgaans ondersteund door torens of palen, en de ketenvormige vorm ervan maakt het mogelijk de mechanische spanning gelijkmatig over zijn lengte te verdelen.

Toepassing

Voor gebruik als bovenvermogensbron voor metro's, lichte en zware vervoerssystemen, elektrisch aangedreven mijntreinen, bussen en industriële kranen.
Catenary draad kan een bepaalde stroom dragen om de impedantie van het trekkennet te verminderen, waardoor spanningsverlies en energieverbruik worden verminderd.
Het materiaal van de keten draad kan worden onderverdeeld in koper keten draad, staal keten draad, aluminium beklede stalen dragende kabel.

Het is belangrijk op te merken dat het productieproces van koperen ketendraad onderworpen kan zijn aan specifieke industrienormen en -voorschriften.aangezien zij essentiële onderdelen zijn van geëlektrificeerde spoorwegsystemenHet proces kan ook variëren op basis van de specifieke eisen en ontwerpparameters van de spoorweginfrastructuur.

Specificatie van koperdraad:

Koperen draad met strengen E-CU
Nominale kruis sectie	Berekende doorsnede	Aantal draad	Diameter		Treksterkte van de draad		Resistiviteit (20°C) Omvang van de verwerking	Elektrische geleidbaarheid (20°C) % IACS	Gewicht	Berekeningen breekbelasting
Nominale kruis sectie	Berekende doorsnede	Aantal draad	Draad	Conductor	Voor/MPa	Na/MPa	Resistiviteit (20°C) Omvang van de verwerking	Elektrische geleidbaarheid (20°C) % IACS	Gewicht	Berekeningen breekbelasting
E-CU 10	10.02	7	1.35±0.03	4.1	≥ 422	≥ 392	≤ 0.01786	≥ 96	90	4.02
E-CU 16	15.89	7	1.70±0.03	5.1	≥ 422	≥ 392	≤ 0.01786	≥ 96	143	6.37
E-CU 25	24.25	7	2.10 ± 0.03	6.3	≥ 422	≥ 392	≤ 0.01786	≥ 96	218	9.72
E-CU 35	34.36	7	2.50±0.03	7.5	≥ 422	≥ 392	≤ 0.01786	≥ 96	310	13.77
E-CU 50	49.48	7	3.00±0.03	9.0	≥ 422	≥ 392	≤ 0.01786	≥ 96	446	19.84
E-CU 50	48.35	19	1.80 ± 0.03	9.0	≥ 422	≥ 392	≤ 0.01786	≥ 96	437	19.38
E-CU 70	65.81	19	2.10 ± 0.03	10.5	≥ 422	≥ 392	≤ 0.01786	≥ 96	596	26.38
E-CU 95	93.27	19	2.50±0.03	12.5	≥ 422	≥ 392	≤ 0.01786	≥ 96	845	37.39
E-CU 120	116.99	19	2.80 ± 0.03	14.0	≥ 422	≥ 392	≤ 0.01786	≥ 96	1060	48.9
E-CU 150	147.11	37	2.25±0.03	15.8	≥ 422	≥ 392	≤ 0.01786	≥ 96	1337	58.98
E-CU 185	181.62	37	2.50±0.03	17.5	≥ 422	≥ 392	≤ 0.01786	≥ 96	1649	72.81

Draad met strengen van koper-magnesiumlegering BZII
Nominale kruis sectie	Berekende doorsnede	Aantal draad	Diameter		Treksterkte van de draad		Resistiviteit (20°C) Omvang van de verwerking	Elektrische geleidbaarheid (20°C) % IACS	Gewicht	Berekeningen breekbelasting
Nominale kruis sectie	Berekende doorsnede	Aantal draad	Draad	Conductor	Voor/MPa	Na/MPa	Resistiviteit (20°C) Omvang van de verwerking	Elektrische geleidbaarheid (20°C) % IACS	Gewicht	Berekeningen breekbelasting
BZII 10	10.02	7	1.35±0.03	4.1	≥ 618	≥ 589	≤ 0.02778	≥ 62	90	5.88
BZII 16	15.89	7	1.70±0.03	5.1	≥ 618	≥ 589	≤ 0.02778	≥ 62	143	9.33
BZII 25	24.25	7	2.10 ± 0.03	6.3	≥ 618	≥ 589	≤ 0.02778	≥ 62	218	14.24
BZII 35	34.36	7	2.50±0.03	7.5	≥ 618	≥ 589	≤ 0.02778	≥ 62	310	20.17
BZII 50	49.48	7	3.00±0.03	9.0	≥ 608	≥ 589	≤ 0.02778	≥ 62	446	28.58
BZII 50	48.35	19	1.80 ± 0.03	9.0	≥ 618	≥ 589	≤ 0.02778	≥ 62	437	28.39
BZII 70	65.81	19	2.10 ± 0.03	10.5	≥ 618	≥ 589	≤ 0.02778	≥ 62	596	38.64
BZII 95	93.27	19	2.50±0.03	12.5	≥ 618	≥ 589	≤ 0.02778	≥ 62	845	54.76
BZII 120	116.99	19	2.80 ± 0.03	14.0	≥ 618	≥ 589	≤ 0.02778	≥ 62	1060	67.57
BZII 150	147.11	37	2.25±0.03	15.8	≥ 618	≥ 589	≤ 0.02778	≥ 62	1337	86.37
BZII 185	181.62	37	2.50±0.03	17.5	≥ 618	≥ 589	≤ 0.02778	≥ 62	1649	106.63

Opmerking: de buitenste laag moet rechts (Z-rotatie) zijn

Andere ontwerpen: bijvoorbeeld internationale normen of specificaties van de klant op verzoek

Over ons:

Jiangyin Electric Alloy Co., Ltd., voorheen bekend als Jiangyin Electric Alloy Factory, werd opgericht op 12 juni 1985.en verkoop van ondersteunende producten voor hogesnelheidsspoorwegenDe belangrijkste producten van de onderneming zijn koperlegeringen voor diepe verwerking, met inbegrip van spoorwegcontactdraden, spoorweglastdragende kabels, koperlegeringen voor bussen en andere kopercomponenten.

Sinds de oprichting heeft het bedrijf zich ertoe verbonden klanten van hoge kwaliteit koperlegeringsproducten en -diensten te voorzien met geavanceerde beheersystemen,sterke onderzoeks- en ontwikkelingsmogelijkheden, uitstekende productkwaliteit en uitgebreide diensten.

Het heeft achtereenvolgens samengewerkt met spoorwegbureaus van het Ministerie van Spoorwegen, zoals Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu en andere spoorwegbureaus;Ondernemingen voor de productie van locomotieven en motoren van het Ministerie van Spoorwegen, zoals CRRC en nationale bedrijven voor de productie van motoren en elektrische apparaten, alsmede bekende binnenlandse en internationale ondernemingen zoals Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE, enz.,hebben strategische samenwerkingsverbanden opgebouwd en zijn een erkende leverancier geworden van koperdraad en koperen legeringstrengdraad en contactdraad voor het China Railway Group Electric Gasification Bureau.

Koperen ketendraad voor elektrische spoorwegen 1

Tot nu toe,Jiangyin Electric Alloy Co., Ltd.heeft een reeks certificeringen verworven die ISO9001/IATF16949 kwaliteitsmanagement, ISO14001 milieu-, managementsysteemcertificering,ISO45001 managementsysteem voor gezondheid en veiligheid op het werk, China CCC, PCCC, CRCC, CE enz.

Rijke ontwerpervaring in de productie, volwassen betrouwbare productieprocessen, bieden de bevredigende producten voor onze klanten, heeft ons bedrijf gemaakt over zowel thuis als in het buitenland.

In de toekomst, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.

Ondersteuning en diensten:

Wij verlenen technische ondersteuning en diensten voor koperdraad, waaronder:

Het verlenen van technische ondersteuning voor de installatie en het gebruik van koperdraad.
Probleemoplossing en oplossing van technische problemen met koperdraad.
Het verstrekken van technisch advies over het onderhoud van koperdraad.
Het verstrekken van richtlijnen voor de keuze van koperdraad.

Verpakking en verzending:

Koperdraad wordt in hoogwaardige materialen verpakt om te garanderen dat het in goede staat aan de klant wordt geleverd.
De koperdraad wordt per lucht- of zeevervoer verzonden, afhankelijk van de eisen van de klant.
We bieden een traceringsnummer aan zodra de koperdraad is verzonden.
