Verbetering van de stroomoverdracht met koperdraad voor elektrische spoorwegen

Productdetails

Plaats van herkomst: China

Merknaam: CHAOXIN

Betaling & het Verschepen Termijnen

Verpakking Details: Verpakking voor uitvoer

Betalingscondities: T/T

Krijg Beste Prijs
Markeren:

Kopperaansluiting voor de transmissie van stroom

,

Elektrische koperen spoorwegcontactdraad

,

Spoorwegkoperdraad

zuiverheid:
990,9%
Pakkettype:
In drums of als uw vereiste
Omgekeerde buigingstest:
≥6
De personages:
Gemakkelijk te installeren, goede geleidbaarheid
Standaard:
EN 50149
Kenmerken:
Hoog elektrogeleidingsvermogen
Toepassing:
Spoorwegcontactstelsel
Grootte:
Algemene doeleinden of op maat
zuiverheid:
990,9%
Pakkettype:
In drums of als uw vereiste
Omgekeerde buigingstest:
≥6
De personages:
Gemakkelijk te installeren, goede geleidbaarheid
Standaard:
EN 50149
Kenmerken:
Hoog elektrogeleidingsvermogen
Toepassing:
Spoorwegcontactstelsel
Grootte:
Algemene doeleinden of op maat
Verbetering van de stroomoverdracht met koperdraad voor elektrische spoorwegen

Verbetering van de stroomoverdracht met koperdraad voor elektrische spoorwegen



Koperdraad is een cruciaal elektrisch verbindingsapparaat dat wordt gebruikt in een veelheid van toepassingen, waaronder elektrificeerde spoorwegen, stedelijk spoorvervoer, mijnvervoerders en andere systemen.De primaire functie is om energie over te brengen.Het is meestal vervaardigd van koper, biedt uitstekende geleidbaarheid en sterkte en kan hoge mechanische en elektrische belastingen weerstaan.


De specificaties van koperdraad die in elektrische spoorwegen wordt gebruikt, worden doorgaans ingedeeld op basis van hun doorsnede, waarbij de meest voorkomende afmetingen 85 mm2, 110 mm2, 120 mm2 zijn,en 150 mm2Deze specificaties zijn ontworpen om te voldoen aan de verschillende elektrische en mechanische vereisten van verschillende geëlektrificeerde spoorwegen.

Bij de keuze van de specificaties voor koperdraad, moeten factoren zoals de snelheid van het spoor, de laadcapaciteit,de huidige capaciteit en andere factoren moeten in aanmerking worden genomen om ervoor te zorgen dat de contactdraad elektriciteit veilig en betrouwbaar kan overbrengen;.



De voordelen van koperdraad zijn onder meer:

  1. Uitstekende geleidbaarheid: koperdraad is gemaakt van kwalitatief hoogwaardig kopermateriaal met een goede geleidbaarheid, wat de efficiëntie en stabiliteit van de stroomoverdracht kan garanderen.
  2. Hoge sterkte en oxidatiebestendigheid: koperdraad is gemaakt van hoogwaardige materialen met een hoge sterkte en oxidatiebestendigheid,met een breedte van niet meer dan 30 mm,.
  3. Gemakkelijk te onderhouden: Koperdraad heeft een eenvoudige structuur, is eenvoudig te onderhouden en kan bij beschadiging met afzonderlijke onderdelen worden vervangen, waardoor het makkelijk te repareren is.
  4. Stabiel en betrouwbaar: koperdraad kan zorgen voor de stabiliteit en betrouwbaarheid van de stroomoverdracht, waardoor de normale werking van het hele tramstelsel wordt gewaarborgd.





Specificatie van koperdraad:



EN 50149-2012
Materiaal Aanwijzing Nominaal kruis
sectie
mm2
Minimale treksterkte
MPa
Minimaal
breekbelasting
kN
Percentage verlenging
na breuk A200
Weerstand per kilometer ((20°C)
Ω/Km
Resistiviteit
(20°C)
Omvang van de verwerking
Omgekeerde buigingstest Torsionele Wikkelen temperatuurcoëfficiënt Draadmassa
in kg/km
Min. % max.% volledige breuk Minimummassa Maximale massa
Normale sterkte
koperen
Cu-ETP
Cu-FRHC
Cu-HCP
CuOF
80 355 27,5 3 10 0,229 ≤ 0.01777 ≥ 6 5 3 0.0038 690 733
100 355 34,5 3 10 0,183 862 916
107 350 36,3 3 10 0,171 923 980
120 330 38,4 3 10 0,153 1035 1099
150 310 45,1 3 10 0,122 1293 1374
Hoge sterkte
koper en
hoge sterkte
koperen-zilverlegering
CuETP
CuFRHC
CuHCP
CuOF
CuAg0,1
80 375 29,1 3 8 0,229 ≤ 0.01777 ≥ 6 5 3 0.0038 690 733
100 375 36,4 3 8 0,183 862 916
107 360 37,4 3 8 0,171 923 980
120 360 41,9 3 8 0,153 1035 1099
150 360 52,4 3 8 0,122 1293 1374
Normale sterkte
koperen-zilverlegering
CuAg0,1 80 365 28,3 3 10 0,229 ≤ 0.01777 ≥ 6 5 3 0.0038 690 733
100 360 34,9 3 10 0,183 862 916
107 350 36,3 3 10 0,171 923 980
120 350 40,7 3 10 0,153 1035 1099
150 350 50,9 3 10 0,122 1293 1374
koper en magnesium
legering
CuMg0,2
CuMg0,2 (hoog
geleidbaarheid)
80 460 35,7 3 10 0,289 ≤ 0.02240
≤ 0.02155
(hoog
geleidbaarheid
)
≥ 6 5 3 0.0031 690 733
100 450 43,7 3 10 0,231 862 916
107 440 45,7 3 10 0,216 923 980
120 430 50,1 3 10 0,192 1035 1099
150 420 61.1 3 10 0,154 1293 1374
koper en magnesium
legering
CuMg0,5 80 520 40,4 3 10 0,385 ≤ 0.02778 ≥ 6 5 3 0.0027 690 733
100 510 49,5 3 10 0,286 862 916
107 500 51,9 3 10 0,268 923 980
120 490 57,0 3 10 0,239 1035 1099
150 470 68,4 3 10 0,191 1293 1374
met een breedte van niet meer dan 15 mm
legering
- Wat is er?2
CuSn0,2 (hoog
geleidbaarheid)
80 460 35,7 2 8 0,309 ≤ 0.02395
≤ 0.02155
(hoog
geleidbaarheid
)
≥ 6 5 3 0.0032 / /
100 450 43,7 2.00 8.00 0,247 865 919
107 430 44,6 2.00 8.00 0,231 926 983
120 420 48,9 2.00 8.00 0,206 1038 1103
150 420 61,1 2.00 8.00 0,165 1298 1378



Koperdraad wordt gebruikt om stroom over te brengen naar een stroomafnemer van een locomotief. Het wordt ook gebruikt in elektriciteitsopwekking, elektriciteitsoverdracht, elektriciteitsdistributie, telecommunicatie, elektronica,en talloze soorten elektrische apparatuurKoper is een superieure geleider van elektriciteit en heeft een lage weerstand.

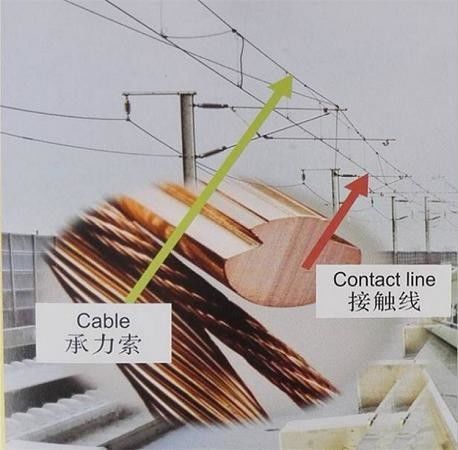

Verbetering van de stroomoverdracht met koperdraad voor elektrische spoorwegen 0



Over ons:

Jiangyin Electric Alloy Co., Ltd., voorheen bekend als Jiangyin Electric Alloy Factory, werd opgericht op 12 juni 1985.en verkoop van ondersteunende producten voor hogesnelheidsspoorwegenDe belangrijkste producten van de onderneming zijn koperlegeringen voor diepe verwerking, met inbegrip van spoorwegcontactdraden, spoorweglastdragende kabels, koperlegeringen voor bussen en andere kopercomponenten.



Sinds de oprichting heeft het bedrijf zich ertoe verbonden klanten van hoge kwaliteit koperlegeringsproducten en -diensten te voorzien met geavanceerde beheersystemen,sterke onderzoeks- en ontwikkelingsmogelijkhedenHet heeft achtereenvolgens samengewerkt met spoorwegbureaus onder het Ministerie van Spoorwegen, zoals Shanghai, Guangzhou, Beijing, Zhengzhou, Chengdu,en andere spoorwegbureaus; locomotief- en motorproductieondernemingen van het Ministerie van Spoorwegen, zoals CRRC en nationale motor- en elektrische apparatuurproductieondernemingen,Ook bekende binnenlandse en internationale ondernemingen zoals Xiangtan Electric, Dongfang Electric, Schneider Electric, Siemens, ABB, GE, enz.,hebben strategische samenwerkingsverbanden opgebouwd en een erkende leverancier zijn geworden van koperen en koperen legeringen met strengen en contactdraad voor het China Railway Group Electric Gasification Bureau.


Tot nu toe hebben wij een reeks certificeringen verkregen, met inbegrip van ISO9001/IATF16949, kwaliteitsmanagement, ISO14001, milieubeheer, managementsystemen,ISO45001 managementsysteem voor gezondheid en veiligheid op het werk, China CCC, PCCC, CRCC, CE enz.



In de toekomst, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
